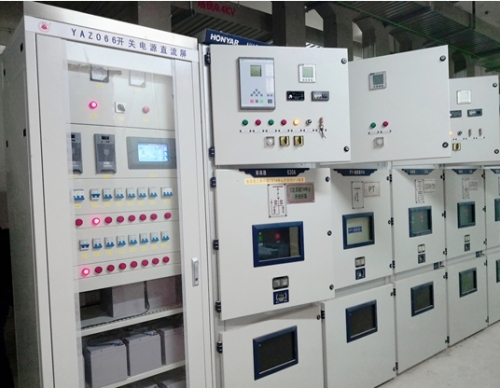

直流屏作为电力系统二次回路的“动力中枢”，广泛应用于变电站、发电厂、高层建筑、矿山等各类场景，核心职责是为继电保护装置、断路器操作机构、监控通讯设备等关键负载，提供稳定、不间断的直流电源，其运行可靠性直接决定整个电力系统的安全稳定。
一、直流屏核心原理：
直流屏全称为直流电源屏，本质是一套集交流转直流、储能备用、配电输出、监测保护于一体的成套设备，是电力系统控制与保护的基础核心设备。随着电力系统向综合自动化、无人值守方向迭代升级，直流屏的自动化程度和运行可靠性也在持续提升。其核心工作逻辑可概括为“交流输入→整流转换→储能备用→直流输出→监测保护”，整个系统由多个功能单元协同联动，确保直流电源的稳定性和不间断性，具体可从“核心组成、工作流程、关键原理”三方面拆解。
（一）核心组成：
直流屏的组成单元围绕“供电、储能、监测、保护”四大核心功能设计，各单元协同运作、相互配合，构成完整的直流供电系统。结合现场实际配置情况，兼顾不同类型直流屏的共性特点，其核心组成如下：
1.交流输入单元：作为系统的“电源入口”，主要负责接入市电或备用交流电源，通常设计双路互投功能，有效保障交流输入的可靠性，避免因单路交流故障导致整个直流系统瘫痪。同时，该单元具备过压、欠压保护功能，可过滤不合格交流电源，为后续整流转换环节提供稳定、纯净的输入，是直流屏可靠运行的基础保障。
2.整流充电单元：核心部件为充电模块，是直流屏的“核心转换部件”，核心功能是将交流输入电源转换为符合现场需求的直流电源——一方面直接为直流负载供电，另一方面为蓄电池组补充电量。该单元具备稳压、稳流、限流三大核心功能，可根据蓄电池工作状态自动切换浮充、均充模式，适配蓄电池不同运行需求；
3.蓄电池组：作为系统的“储能备用部件”，相当于直流屏的“备用电源库”，常用类型包括阀控式密封铅酸蓄电池、胶体蓄电池，部分特殊场景也会选用镉镍蓄电池。正常运行状态下，蓄电池组处于浮充状态，持续存储电能；当交流输入中断时，蓄电池组立即无缝投入运行，通过直流输出单元为负载持续供电，保障继电保护、断路器等关键设备不中断工作，其容量直接决定备用供电时长，是直流屏实现不间断供电的核心支撑。
4.直流输出单元：主要负责将稳定的直流电源，分配到各个直流负载，包含馈线开关、接线端子等核心部件。该单元具备过载、短路保护功能，既能有效保护负载设备安全，也能保护直流屏自身免受损坏；同时，分路设计便于运维人员进行分路控制和故障排查，确保直流电源输送至各个关键负载。
5.监测控制单元：作为直流屏的“大脑”，由监控模块、绝缘监测单元、电池巡检单元等组成，采用高度集成化设计，部分型号配备大屏幕液晶触摸屏，人机交互界面友好。
6.辅助保护单元：包含绝缘监测、过流保护、过压保护等核心部件，为直流屏构筑全方位的安全防线。其中，绝缘监测系统可实时监测直流系统绝缘状况，及时发现接地隐患，防止因接地故障损坏设备或引发安全事故；过流、过压保护可有效规避异常电流、电压对整流模块、蓄电池组和负载设备造成的损坏；部分直流屏还增设防雷保护功能，进一步提升系统抗干扰能力，适应复杂运行环境。
（二）工作流程：
直流屏的运行状态主要分为正常运行、交流中断、交流恢复三种，各状态可实现无缝切换，确保直流电源持续稳定供应，完全贴合现场实际运行场景，便于运维人员快速理解系统运作机制：
1.正常运行状态：当交流输入正常时，交流输入单元接入市电，整流充电单元将交流电源转换为稳定的直流电源，一部分直接为直流负载供电，另一部分为蓄电池组进行浮充充电；监测控制单元实时监测各环节运行参数，确保系统稳定运行，此时蓄电池组处于备用状态，不参与供电，整个系统运行稳定、能耗较低，符合日常运维需求。
2.交流中断状态：当市电中断、交流输入出现异常时，交流输入单元快速检测到故障信号，整流充电单元自动停止工作；此时，蓄电池组立即无缝切换投入运行，通过直流输出单元为负载持续供电，确保继电保护、断路器等关键设备不中断工作，有效避免故障扩大。
3.交流恢复状态：当交流输入恢复正常后，整流充电单元自动重启，一方面恢复为直流负载供电，另一方面切换为均充模式，为蓄电池组补充电量，直至蓄电池恢复满电状态；随后，系统自动切换回浮充模式，恢复正常运行状态，完成一次完整的备用供电循环，确保下次交流中断时，蓄电池组可正常投入使用，形成闭环运行机制。
二、选型：
直流屏选型是保障设备长期稳定运行的前提，选型不当不仅会造成设备冗余浪费、增加采购成本，还会导致设备故障频发，甚至无法满足现场供电需求。
（一）选型核心要点：
1.确定额定电压：根据现场负载实际需求，选择合适的额定电压。
2.核算蓄电池容量：蓄电池容量直接决定交流中断后的备用供电时长，需根据现场交流中断后的较大供电时长、负载总功率核算，同时预留10%-20%的冗余量，避免容量不足导致无法满足备用供电需求。
3.选择充电模块规格：充电模块的输出电流需与蓄电池容量和负载功率匹配，通常按蓄电池容量的10%-20%选择充电电流，同时配置N+1热备份，大幅提升系统运行可靠性。充电模块先选用电力专用高频开关电源模块，需具备稳压、稳流、限流功能，可自动切换浮充、均充模式，且支持带电热插拔，便于日常维护；
4.适配现场环境与场景：不同场景对直流屏的运行要求不同，需针对性选型，确保设备适配现场环境、满足运行需求。变电站、发电厂等核心场景，先选择落地式分布式直流屏，具备模块化设计、可靠性高、便于扩展的特点；小型开关站、小型用户变电站，可选用壁挂式直流屏，体积小、结构简单、可独立构成系统，节省安装空间；高温、潮湿、粉尘多的场景，需选择防护等级≥IP54的产品，加强绝缘保护和散热设计，适应恶劣运行环境；
（二）常见选型误区：
一：容量越大越好。不少选型人员盲目选择大容量蓄电池和充电模块，认为容量越大越可靠，实则会导致设备采购成本增加、运行能耗上升，且占用更多安装空间。正确做法是结合现场需求合理核算，预留合理冗余即可，无需过度追求大容量。
二：忽视环境适配。未结合现场温度、湿度、粉尘等环境因素选型，导致设备在恶劣环境下易出现绝缘下降、元器件损坏、故障频发等问题，大幅缩短设备使用寿命。选型时需充分考虑现场环境，选择适配的防护等级和结构设计。
三：不考虑扩展性。部分场景后期会新增负载，若选型时未预留扩展接口，后期无法新增充电模块、蓄电池和输出回路，只能整体更换设备，大幅增加后期投入成本。选型时需提前预判后期扩展需求，预留充足的扩展空间。
四：忽视品牌与质量。为控制初期采购成本，选择廉价、无资质的产品，此类产品元器件质量差、运行稳定性不足，易出现故障，后期维护成本高，甚至会影响电力系统安全运行。
五：省略备用配置。未按规范配置备用充电模块或双路交流输入，一旦主模块故障或交流输入中断，会导致直流屏无法正常工作，失去备用供电功能，埋下安全隐患。需按规范配置备用部件，提升系统冗余性和可靠性。
三、日常维护：
（一）日常巡检：
1.外观检查：每日查看直流屏柜体有无变形、破损，接线端子有无松动、氧化、发热现象，蓄电池有无鼓包、漏液、渗液情况，指示灯、仪表显示是否正常，设备运行有无异响、异味，及时发现直观隐患。
2.参数监测：每日查看监控面板显示的直流母线电压、电流、蓄电池组电压、充电模块输出参数等，确认各项参数处于额定范围，无异常波动；同时检查交流输入电压是否稳定，双路互投功能是否正常，确保系统输入输出稳定。
3.告警检查：每日查看监控系统是否有未消除的告警信号，若有，及时排查告警原因，快速处置，避免隐患扩大；同时检查声光告警功能是否正常，确保故障发生时能及时发出提示，便于运维人员快速响应。
（二）蓄电池维护：
1.定期充放电：每3-6个月对蓄电池组进行一次充放电维护，采用恒流放电方式，放电至额定容量的50%-70%后，再进行均充充电，激活蓄电池极板活性，避免极板硫化，有效延长蓄电池使用寿命；充浮状态下，密切观察蓄电池温度，若出现发热现象，及时排查处理。
2.定期检测：每月检测一次蓄电池组的端电压，逐一排查单节蓄电池电压异常的情况，及时更换失效蓄电池；
3.环境控制：蓄电池存放和运行环境需保持干燥、通风，避免阳光直射、高温、潮湿环境，防止蓄电池老化加速；若发现蓄电池漏液现象，及时查找原因并处置，避免影响蓄电池绝缘性能。
4.接线维护：定期检查蓄电池组的连接点，确保接触严密、无氧化现象，可涂抹凡士林油防止氧化，避免接触不良导致电阻增大、发热，影响蓄电池充放电性能。
（三）充电模块维护：
1.清洁散热：每1-2个月清理一次充电模块的散热片，去除灰尘、杂物，确保散热通道畅通，避免模块长期高温运行触发过热保护，导致故障；同时检查散热风扇运行是否正常，若出现异响、停转等情况，及时更换风扇。
2.参数校准：每年对充电模块的输出电压、电流参数进行一次专业校准，确保参数符合额定要求，避免参数偏差导致蓄电池过充、欠充，或负载供电异常；同时检查模块的浮充、均充切换功能是否正常，确保切换顺畅。
3.备用模块检查：定期测试备用充电模块，确保其能正常启动、投入运行，避免主模块故障时备用模块无法使用；若模块出现故障，及时更换，更换时需注意型号匹配，且严格按照操作规程进行带电热插拔，避免操作失误损坏设备。
（四）监测与保护单元维护：
1.定期校准：每年对监控模块的电压、电流采样精度进行专业校准，结合现场实际运行需求，调整告警阈值，确保监测数据准确、告警及时，避免出现误告警或漏告警情况。
2.通讯检查：定期检查监控模块与上位机的通讯连接，确保数据传输正常，远程监控、远程操作功能可用；同时检查通讯接口有无松动、氧化，及时清理或紧固，避免通讯中断。
3.绝缘监测：定期测试直流系统的绝缘电阻，确保绝缘性能达标，避免接地故障；同时检查绝缘监测单元工作是否正常，及时处理绝缘异常问题。
（五）基础故障排查：
1.电压异常：先检查交流输入电压是否正常，排除交流输入故障；再排查充电模块输出参数，确认模块是否正常工作；最后检查蓄电池组和输出回路接线，重点排查接触不良、模块故障、蓄电池老化等问题。
2.告警异常：先检查告警阈值设置是否合理，调整至贴合现场实际；再排查监测传感器和通讯线路，确认传感器工作正常、通讯畅通；最后检查告警指示灯、蜂鸣器是否正常，排除误告警、漏告警问题。
3.充放电异常：先检查充电模块参数设置，确认符合充放电规范；再测试蓄电池容量，排查蓄电池老化、失效问题；同时检查充放电回路接线，排查接触不良等隐患；若整流器失电，需重点检查交流进线电源、直流输出端空开或快熔，及时修复或更换。
4.接地故障：采用分段排查法，逐一断开输出回路分支线路，检测各分支接地电阻，快速定位接地故障点；重点排查电缆绝缘破损、设备内部绝缘损坏、环境潮湿等导致接地的原因，及时处置。
