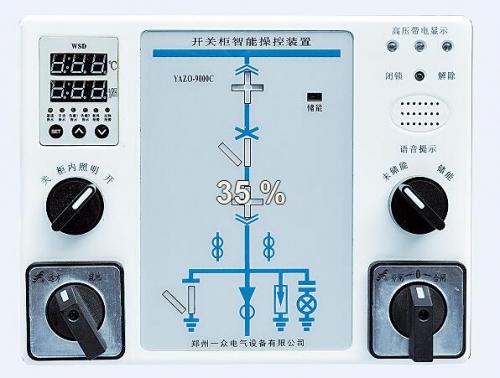

开关柜智能操控装置

发布日期:2018-12-03 作者:郑州一众电气 点击:

  直流屏厂家讲述开关柜智能操控装置



  1、智能开关需实现的功能



  智能化故障定位、隔离和自恢复供电



  可进行故障区域划分,精确定位,故障隔离,非故障失电区域的恢复供电,并 可与终端采集模块配合进行故障检测与判别。针对不同的网架接线方式,故障定位、隔离和自动恢复供电系统采用不同的方式,事件顺序记录SOE,分辨率要达到1MS。

  直流屏厂家讲述开关柜智能操控装置

  其它功能



  遥控,遥信,遥调;报表浏览打印;区域主接线图;自动抄表功能;趋势曲线分析;操作权限控制;保护定值修改;自诊断功能:设备能够进自诊断和远方诊断功能,能够检查各主要功能模块、设备电源等的状态;模块采用容错技术和watchdog技术,保证程序自恢复,彻底消除死机现象;可以通过通讯接口,采取标准的通讯协议与多种智能装置连接,实现规约转换,并可与调度系统很好地联系;监控可采取集中监控或分布式监控的方式。



  2、环保、小型化特点



  地球在变暖的根源在于SF6气体的排放,国家也将环境建设作为国家建设的重要组成部分。《东京议定书》已明确规定今后要限制SF6气体的排放,因此,今后的固体绝缘环网开关设备替代SF6充气柜将成为必然。



  在寸土寸金的今天,开关小型化无疑有很大的现实意义。如康晋电气公司的智能充气柜,体积就很小,柜宽一单元达到371MM等。而基于固封极柱的中置柜,其柜宽只有650mm,相对于800mm的柜宽,体积大大减少。



  3、新型固体绝缘环网开关设备



  主要组成部件构成



  CKSS固体绝缘开关主要由三种部件组成,即V单元(断路器单元),C单元(负荷开关单元),F单元(组合电器单元),每个单元可以单独使用也可以自由扩展,其结构分为仪表室,操作机构和一次部分,仪表室可配微机保护(控制器),机构为专用弹操机构,一次部分采用APG自动凝胶工艺,将隔离开关和灭弧室完全固封在环氧树脂中,并有专用接头和母线相连。



  灭弧室的设计



  开关选用的灭弧室采用专用的铜铬触头材料,R型纵磁场触头,以及完全一次封排工艺,该灭弧室开断短路电流能力及稳定性,电寿命,温升以及绝缘水平都教之前的灭弧室(铜铝触头材料,杯状纵磁场触头结构,以及不完全一次封排工艺)有了明显提高。



  操动机构的设计



  机构采用与开关配合一体的弹操机构,即隔离开关和主开关弹操机构为一整体,可方便实现互锁,切机构零件少,减少了不必要的传动环节,可靠性高,且可根据用户需要配手动,电动操作。



  一次部分工艺设计



  开关一次部分采用APG自动凝胶工艺,将导电回路完全固封在环氧树脂中,并且三相分体式,这种设计充分考虑了国家标准和残酷环境下使用的有关要求,配合防洪型可触摸专用插头,及微机保护真正实现全密封,全绝缘,免维护,小型化,智能化的配电要求。



  控制器设计



  具有带方向的接地保护功能,可区分区域内/外接地故障,可有效地组成区域配网自动化系统,并能很好地和调度中心联系。



  监控系统设计



  将控制器通过光纤或屏蔽双绞线,无线等组成区域网,通过进线柜里的监控系统实现遥控,遥调,遥信,遥测,该后台监控系统可作为调度中心使用。



  目前,国家对智能电网的智能开关规定尚处于起步探索阶段,但智能化,小型化,环保化必定成为今后智能开关的发展趋势。
