智能操控装置硬件组成及工作原理

发布日期:2018-04-02 作者:郑州一众电气 点击:

  随着科技的发达,现在人们的生活越来越智能化!智能化的生活当然离不开智能操控装置哦!今天我们就来聊聊“智能操控装置硬件组成及工作原理”,由郑州一众电气给你解读如下:

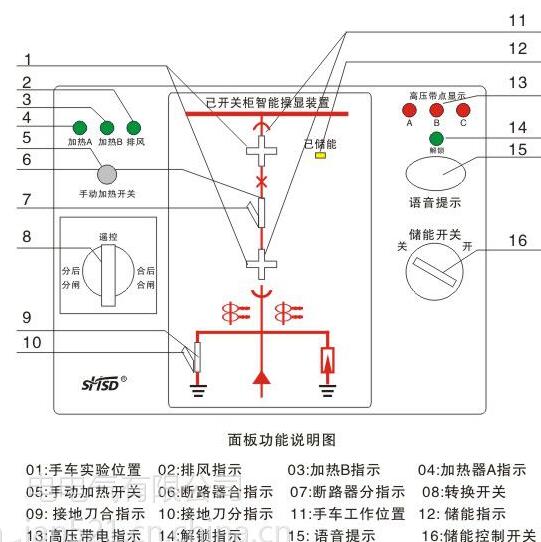

  开关柜智能操控装置的硬件组成见图


  智能操控装置工作原理:



  整机电路由开关状态显示、高压带电指示、温湿度控制、单片机状态采集控制与通信等单元模块组成。开关状态显示电路的输入信号取自开关柜中一次元件的辅助触点, 经电磁或光电隔离后直接驱动十字型或 V 字型数码管指示开关的分/合状态;高压带电指示电路的输入信号取自与母线相连的高压带电传感器,经光电隔离、调理运算后输出高压带电闭锁信号(常开型无源接点),并以高亮 LED 指示高压带电相别、闭锁/解除状态;温湿度控制电路配用湿度传感器和温度传感器,信号经调理放大与逻辑比较后输出加热器控制信号(常开型无源接点),可启动/停止加热器工作,以预设控制范围调节开关柜环境温湿度;同时具有加热回路故障检测功能,在加热器启动状态下, 若加热回路因断线或接触不良出现回路阻值变大而引起电流变小时,将输出断线告警信号(常开型无源接点),可用以驱动各种声光报警装置;另外,装置上还附设了手动加热控制电路,可用来对温湿度控制电路进行功能测试或实现加热器的强制启动; 加热器启停及加热回路故障等状态同时以高亮LED进行指示。
