直流屏直流正极接地故障分析

发布日期:2018-10-16 作者:郑州一众电气设备 点击:

  1、直流屏1+1冗余系统工作原理


  (1)给直流屏输入一个三相交流电,通过整流变成直流电,做为电源输出给直流负载。

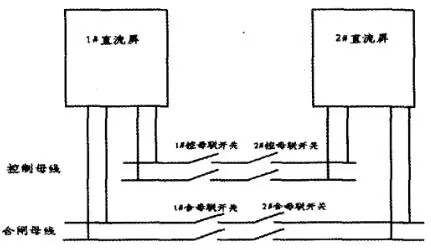

  (2)直流屏1+1冗余系统,是将两台直流屏输出通过母联开关连接起来共同带负载。当一台直流屏需要检修时,可以由另一台带所有负载,图示如下:

直流屏直流正极接地故障分析

  2、直流接地故障


  (1)直流正极接地,直流屏触摸屏报正对地绝缘不良、合母电压异常。测正对地0VDC,负对地220VDC,此时正对地就是正极对负极电压;反之,如果直流负极接地,则正对地220VDC,负对地0VDC。


  (2)直流正接地故障原因。


         1)一种原因是电源输出端之内的正极出现了对地绝缘为零,导致正极直接接地,正对地电压为0V。2)另一种原因是直流屏的负载,包括高压柜内的直流母线、低压柜内的直流母线、其他杂项柜内需要直流电源的部分。如任意一台高压柜内的直流正极发生接地,就会发生直流屏正极接地报警。


  (3)单相桥式整流器。由多只整流二极管做桥式连接,外用绝缘塑料封装而成,大功率的桥式整流器在绝缘外层添加金属壳包封,增强散热。是交流电转换成直流电的的一个步骤。此回路单相桥式整流器为双回路冗余运行。


  (4)直流接地的危害。当直流中一极接地时,如果再发生另一极接地,将造成直流正负极短路,开关跳闸,负载失去保护,带有直流失压脱扣的高压电机立即跳闸,装置停工。


  (5)确定直流正极接地故障点的方法:


  1)断开直流输出母联开关,将直流屏(1+1冗余)系统分为两个单独个体,确定故障直流屏。


  2)断开单台直流屏输出开关,确定故障点是在输出开关之内还是之外。


  3)如故障在外部负载,则逐个断开负载直流电源开关,以此排查接地点;如果故障点在直流屏内部,则按内部接线逐个排查。


  另外使用便携式接地查找仪,采用信号注入法。


  3、故障处理


  (1)某变电所的直流屏(1+1)冗余系统,巡检发现1#直流屏发出报警,记录显示正对地绝缘不良,测1#直流屏正对地+4.58V,负对地-216V,判断为正极接地故障。


  (2)将1#和2#直流屏控制母联拉开,观察接地电压情况,2#直流屏对地电压正常,1#直流屏电压正对地+4.58V,负对地-216V,判断故障在1#直流屏。


  (3)甩开1#直流屏负载使之空载运行,2#带全部负载。测1#直流屏电压正对地+4.58V,负对地-216V;判断故障在1#直流屏内部回路。


  (4)进一步检查1#直流屏回路。只投入一组充电机回路,测量正负母线对地电压正常;只投入另一组充电机回路,测量电压正对地+4.58V,负对地-216V;故此判断故障点在1#直流屏另一组充电机回路。


  (5)将1#直流屏另一组电池组保险和正负极引线拆除,测量电池组正负极对地电压,均测不到电压(电池组正负极处于悬空状态,无电压属于正常),说明电池组正常;没有接地现象。


  (6)对1#直流屏停电部分使用电阻法进行排查故障,在检查到另一组充电机回路合闸母线降压硅堆下方时,回路电阻阻值异常约为0.6M欧姆(正常对地阻值约为1.9M欧姆),测量1#直流屏一组充电回路和另一组充电回路,对比发现硅堆下方的桥式整流器连接端子部分压降不一致,一组充电机回路压降末端数值为12V左右,而另一组充电机压降末端数值为0V;判断故障点在硅堆下方和桥式整流器及分压器三个元件之间。测量硅堆对地电阻1.9M欧姆正常,测量分压器对地电阻2.1M欧姆正常;测量桥式整流器4个管脚对地电阻,1#、3#、4#为3.3M欧姆正常;2#管脚对地阻值1.6K欧姆异常;通过测量法、对比法、反向验证法基本锁定故障点为桥式整流器2#管脚。


  4、结语


  通过故障分析:桥式整流器使用8年后绝缘降低,使管脚对金属外壳绝缘下降乃至接地。对此种有金属外壳的电子元件定期更换,或更换为有绝缘外壳的元件,就能杜绝此类故障的发生。
