干扰源常通过哪些途径进入数显表呢?

发布日期:2021-07-08 作者:桃之夭夭 点击:

  数显表是数字式显示仪表的简称。显示器常用的有LED、LCD为显示元件。干扰源在仪表内、外部都有可能存在。如在数显表外部,大功率用电设备、大功率变压器、电力网都可能成为干扰源。而在数显表内部,电源变压器、线圈、继电器、开关以及电源线等都可能成为干扰源。那干扰源常通过哪些途径进入数显表呢??对此你了解多少呢?今天郑州一众电气设备有限公司的小编就这个问题来给你普及一下有关知识,希望对你有所帮助。



  1、信号源与仪表之间的连接导线、仪表内部的配线通过磁耦合在电路中形成干扰。在大功率变压器、交流电机、电力线的周围空间都存在有很强的交流磁场,而闭合回路处在这种变化的磁场中将感应出电势。这种感应电势与有用信号相串联,当传感器与数显表距离较远时,这种串模干扰尤为突出。



  2、干扰源通过电容的耦合在回路中形成干扰,它是两电场相互作用的结果。通过静电耦合的方式,能在两输入端感应出对地的共同电压,以共模干扰的形式出现,由于共模干扰不和信号相叠加,它不直接对仪表产生影响。但它能通过测量系统形成到地的泄漏电流,该泄漏电流通过电阻的耦合就能直接作用于仪表而产生干扰。



  电磁感应、静电感应所形成的干扰大多是工频干扰电压,但变频器、带整流子的电机等会产生谐波干扰。由于雷电的作用在电力线上也会感应出干扰电压。

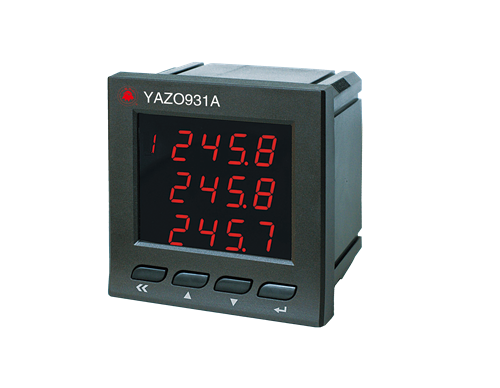

干扰源常通过哪些途径进入数显表呢?

  3、在一些测温场合,当将热电偶电ji直接焊于通电加热的金属件上,由于金属件在平行于电流方向的各点存在电位差,这时引入的干扰电压也是很大的。在高温状态下,耐火材料的绝缘电阻急剧下降,热电偶的瓷保护管、瓷珠的绝缘性能也会下降,则电炉电源电压通过耐火砖、热电偶套管、瓷珠等泄漏到热电偶丝上,在热电偶电ji与地之间产生干扰电压。



  4、大地中各个不同点之间往往存在电位差,尤其在大功率用电设备附近,当这些设备的绝缘性能下降时,电位差更大。而现场仪表在使用中,有时不注意会使回路存在两个以上的接地点,就会把不同接地点的电位差引人到数显表中而形成共模干扰。



  5、当仪表的桥路电源接地时,除桥路输出不平衡信号电压以外,信号线对地还有一公共电压,该公共电压不是所要测量的信号电压,而是共模干扰的一种表现。
