直流屏的各部分电路是什么原理呢

发布日期:2021-10-15 作者:桃之夭夭 点击:

  直流屏的各部分电路是什么原理呢??对此你了解多少呢?今天郑州一众电气设备有限公司的小编就这个问题来给你普及一下有关知识,希望对你有所帮助。



  一、直流屏设备内的电路很多,其中有一些比较重要的电路,重 点阐述其原理:稳压电路、可变电流源、保护电路、启动延迟电路、直流屏或栅ji的选择、直流屏二ji管耐压的选择、直流屏二ji管电流的选择。 另一方面,直流屏幕的稳定化电路:图中是串联稳定化电源电路图,T1是调整管,D1和R2是基准电压,T2是比较放大器,R3~R5是采样电路,R6是负载。 该电路结构框图如图所示。 如果由于某种原因输出电压UO下降,则通过R3~R5采样电路,T2基ji电压(UT2)O成比例地下降,T2发射ji电压(UT2)E通过稳定化管D1的稳定化值而被保持为恒定,因此T2发射ji结电压(UT2)BE减少,T2基ji电流(IT2)B减少T2发射ji电流(IT2)E随着减少而T2管电压降(UT2)CE增加,其发射ji电压(UT2)C上升,即,调整管T1基ji电压(UT1)B上升,T1管电压降(UT1)CE减少,输入电压UI更多地施加到负载,从而输出电压UO  当输出电压上升时,整个变化过程与上述完全相反。 在用于串联稳定电源的全稳定控制的过程中,由于增加了比较放大电路T2,因此,输出电压UO的变化被T2放大。然后,输出电压UO的变化通过控制调节管T1的基ji来改善电路的稳定性能。 T2的值越大,输出的电压稳定性越好。 串联稳压电路



  二、直流屏的可变电流源:可变电流源以几种不同的方法实现,本电流源由一个二ji管和一个晶体管来实现,从电路图可知,从电源端到晶体管的基ji电压由发光二ji管的导通电压来决定,作为红色发光二ji管,导通电流由于从晶体管的发射ji到基ji之间的电压为0.7V,因此晶体管的发射ji电阻上的电压由恒定的二ji管的导通电压和晶体管eb之间的电压差决定,本电路为恒定的1.1V,因此,如果调节晶体管的发射ji电阻,则能够调节晶体管的发射ji电流(即这个电路构成了可变电流源。 电流源      直流屏

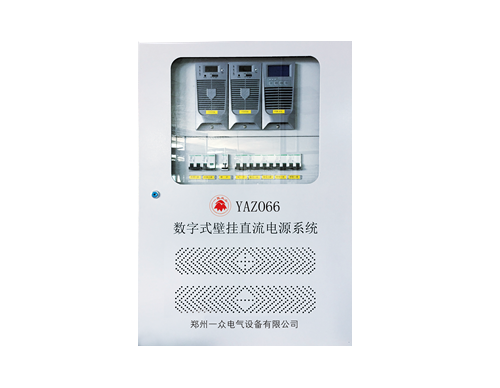

直流屏的各部分电路是什么原理呢

  三、直流屏的保护电路:过电压和欠电压故障的保护:从各电源输出端将电压信号读入电压信号检测电路,由于有多个电压,所以通过加法器进行检测,在各电压正常时能够得到加法器的输出电压信号,在读入的电压信号不正常时,本电路的输出电压信号必定发生变化, 将该信号引入过电压比较器和不足电压比较器,并且比较器的输出信号的状态可以是反映主电源的各电压是否在正常范围内的信号。 该方法的优点在于,通过能够同时检测多个电压信号,在有问题的情况下,反映在该电路的输出侧,但是,在若干电压信号同时成为问题,正好相互抵消的情况下(例如,一个电压变高,另一个电压变低, 而且变化量正好不改变电路的输出数据的情况下),电路不能被反映,不能达到保护的目的,但是由于发生这种现象的概率很小,所以不影响电路的实际使用。 过电流保护电路:由于主电源电流流过采样电阻,主电流的大小反映在采样电阻的电压上,因此,首先用减法器检测采样电阻的电压值,发送到比较器,判断电流是否过大。



  注意:由于有正负双路电源,这种电路有双路。 过电流保护电路以上各电路的输出信号通过or门输出. or门输出的信号不能直接控制驱动器,5V电源接口是否弄错电源的信号,将该信号和or门输出的信号发送到加法器。 四、直流屏启动延迟电路:启动时主电源的输出电压未立即达到正常值,如果不考虑该因素,电源将不会启动。 因此,保护电路需要在主电源达到正常值后开始动作,所以需要设计保护电路动作的启动延迟电路。



  四、来自或门的信号,5V电源接口是否把电源的信号发送给加法器,进行相加,加法器的计算结果反映出电路的工作状态,把该加法器的结果发送给比较器,比较器输出控制信号。 由于继电器的动作电流相对较大,因此运算放大器没有该负载,所以需要经由驱动电路来驱动继电器。 通常使用的驱动电路采用晶体管电路,并使晶体管处于饱和导通和截止操作状态。



  五、直流屏或栅ji的选择:可以是数字集成电路芯片,也可以是由不同部件构成的或门。 我选择由不同元件构成的or门,只要有两个二ji管即可,二ji管的阳ji分别连接在两个比较器的输出端上,阴ji连接。 当所述两个比较器的输出均低于一个电平时,所述两个二ji管将关断,且当所述两个比较器的一个的输出高于一个电平时,所述两个二ji管的一个接通,而另一个关断,因此所连接二ji管的阴ji必定为高电平。



  六、直流屏二ji管耐压的选择:以上两个二ji管中的一个导通、一个截止时,处于截止状态的二ji管的一端的电压在高电平下约为10.6V,在低电平下约为-10.6V,因此施加于二ji管的反电压为21.2V。 二ji管的反向耐压需要在22V以上。 七、直流屏二ji管电流的选择:由于所连接的负载电阻大于10K,实际流过二ji管的电流小于1mA。 这个电流很小。 二ji管和选择:因为输出电流小,所以选择二ji管4148即可。 4148的*高逆耐压大于75V,*大电流为150mA。



  郑州一众电气设备有限公司是一家致力于研制电气自动化及检测、诊断技术的高科技企业。公司坐落于国家中 心城市和自贸区——郑州市。一众电气公司与郑州电力高校协同开启资源共享、科研教学同步的校企合作模式,联合建成智能操控智能仪表、智能电源、智能电容、智能开关及电气成套六大产品线,年生产能力达10万台套以上。本公司是一家专业的生产销售直流屏厂家,如果在选择公司的时候,大家一定要选择信誉质量有保障的公司,本公司是一家经营多年,有着多年经验的公司,所以如果你对此有需要,不妨联系我们,相信是一个不错的选择。
