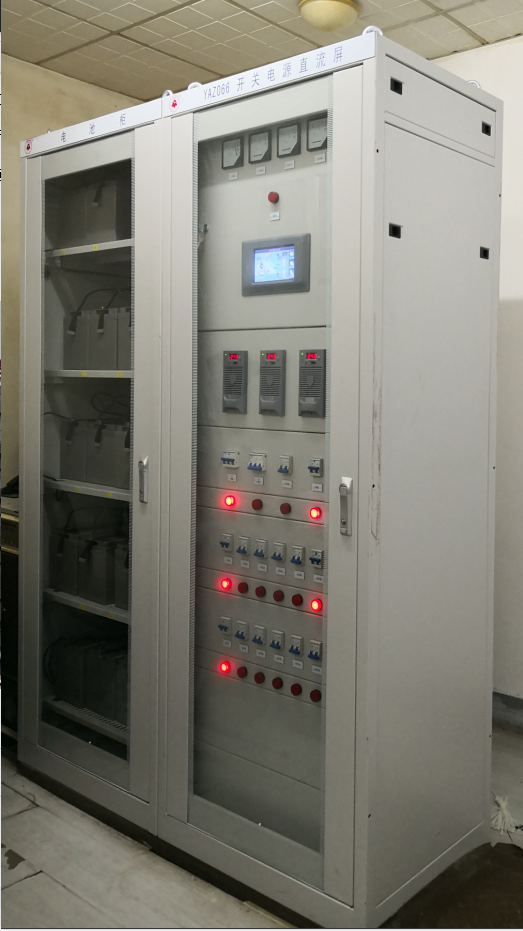

直流屏接线是一项专业性较强的电气工作，涉及直流电源系统的输入、输出、控制、信号及保护等多个回路。正确、安全地完成直流屏接线，对保障电力系统设备的稳定运行至关重要。

　　一、直流屏接线前的准备工作

　　熟悉图纸

　　仔细阅读直流屏系统的一次系统图、二次原理图、接线图、端子排图等。

　　明确各回路功能：如充电模块输入（AC）、输出（DC）、蓄电池组连接、合闸母线（合母）、控制母线（控母）、馈线回路等。

　　检查设备与材料

　　确认直流屏柜体、充电模块、蓄电池组、监控单元、绝缘监测装置等设备完好。

　　核对电缆型号、规格、数量是否与设计一致，包括直流电缆、控制电缆、信号电缆等。

　　工具与防护

　　准备好压线钳、剥线钳、螺丝刀、万用表、绝缘工具等。

　　工作人员应穿戴绝缘手套、绝缘鞋，确保在断电状态下操作（必要时进行验电、放电）。

　　安全措施

　　断开相关电源，挂“有人工作，禁止合闸”标识牌。

　　蓄电池接线前注意极性，防止接反造成设备损坏或安全事故。

　　二、直流屏主要接线内容

　　直流屏的接线一般分为以下几个部分：

　　1.交流输入回路

　　接自交流配电柜或市电，通常为三相AC 380V或单相AC 220V。

　　每个充电模块都有独立的AC输入，按接线图接入对应的断路器或熔断器后至模块。

　　接线时注意相序，一般标注为L1、L2、L3或A、B、C。

　　2.直流输出回路

　　充电模块将交流电转换为直流电，输出接到合母（合闸母线）或控母（控制母线）。

　　多个模块并联运行，输出端通过汇流铜排连接至母线。

　　输出正负极必须与母线正负极对应，严禁接反。

　　3.蓄电池组接线

　　蓄电池正极接至合母正极，负极接至合母负极。

　　蓄电池接线一般为粗电缆，如截面积较大的铜缆。

　　注意：

　　极性不能接反！

　　蓄电池组通常与充电模块输出并联，为系统提供备用电源。

　　新安装蓄电池需先确认电压等级、容量，并做充放电试验。

　　4.控制母线

　　从合母或通过降压装置引出一路稳定的DC 220V/110V，作为控制、保护、信号电源。

　　控母电压一般比合母更稳定，波动小，用于断路器控制、继电保护、信号指示等回路。

　　5.馈线回路

　　直流屏通过馈线开关向各个用电设备供电，如：

　　断路器控制回路

　　继电器与保护装置

　　信号灯、仪表

　　远动、通信设备等

　　馈线一般分为合闸回路和控制回路，需根据负载选择合适的电缆和开关。

　　接线后的检查与调试

　　检查项目

　　所有接线是否牢固，无松动、虚接、短路现象。

　　极性是否正确。

　　电缆标识是否完整、准确。

　　各开关、熔断器、保护装置配置是否符合设计。

　　上电前检查

　　确认所有人员已撤离危险区域，工具清点完毕。

　　逐步合闸，先合交流输入，再观察模块启动状态。

　　使用万用表检测母线电压是否正常。

　　系统调试

　　通过监控单元查看各模块输出、电池状态、母线电压、电流等参数。

　　检查馈线回路是否正常供电。

　　测试绝缘监测、报警功能是否有效。

　　如有条件，进行联动、保护传动试验。
