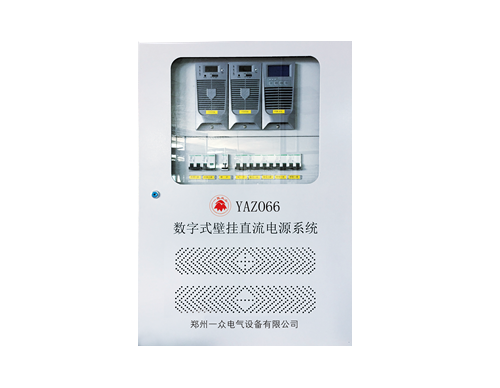

直流屏接线完成后，测试是确保系统安全、可靠投运的关键环节。通过科学、规范的测试，可以验证接线是否正确、各功能回路是否正常、设备运行是否稳定，从而避免带病投运造成设备损坏、控制失效甚至安全事故。

　　一、直流屏接线后测试的目的

　　验证接线正确性：确保正负极性、回路连接、端子压接等符合设计要求；

　　检查设备功能：如充电模块、监控单元、绝缘监测、蓄电池等是否正常工作；

　　测试电气性能：如电压、电流、绝缘电阻等参数是否在正常范围内；

　　验证保护与控制功能：如馈线回路通断、控制信号、保护联锁等逻辑是否正确；

　　发现潜在问题：如虚接、短路、绝缘不良、接地等，在送电运行前排除隐患。

　　直流屏测试的基本流程：

　　一：外观与接线检查

　　检查内容：

　　所有接线是否牢固，端子有无虚接、松动、压接不良；

　　电缆标识是否清晰、与图纸一致；

　　正负极接线是否正确，尤其蓄电池、充电模块输出、合母/控母等；

　　熔断器、空开规格是否与设计一致，是否处于断开状态（便于安全测试）；

　　蓄电池连接线是否紧固，有无氧化、腐蚀，极性是否正确；

　　各模块、监控单元、绝缘监测装置接线是否完成。

　　二：绝缘电阻测试

　　测试对象：

　　直流母线对地绝缘电阻；

　　各馈线回路对地绝缘；

　　蓄电池组正负极对地绝缘。

　　测试方法：

　　使用500V或1000V绝缘电阻表，测量直流系统各段母线及馈线对地绝缘电阻；

　　一般要求：直流系统绝缘电阻≥20kΩ/V，具体以规程和设计为准；

　　若发现绝缘电阻过低，需排查接地故障点。

　　三：直流母线电压测试

　　测试条件：

　　先不接入负载，仅给直流屏上电，启动充电模块。

　　测试内容：

　　测量合母、控母的电压值，是否与设计一致；

　　检查充电模块输出电压是否正常、稳定；

　　观察充电模块运行状态。

　　测试方法：

　　使用万用表直流电压档，测量正负母线间电压；

　　正常范围：DC 220V系统±10%，具体以设计为准。

　　四：充电模块功能测试

　　测试内容：

　　模块是否能正常启动，无异响、无过热、无异味；

　　模块输出电压是否与设定值一致；

　　多个模块并联时，是否实现均流运行；

　　模块各种保护功能是否正常；

　　监控单元是否能正确读取模块的电压、电流、状态等信息。

　　测试方法：

　　逐一启动模块，观察运行状态；

　　通过监控后台或模块面板查看输出参数；

　　模拟故障测试保护功能。

　　五：蓄电池测试

　　测试内容：

　　蓄电池与直流母线的连接是否正确；

　　蓄电池组电压是否正常；

　　充电模块是否能对蓄电池正常充电；

　　蓄电池组绝缘是否良好；

　　进行充放电试验，检测电池容量与健康状态。

　　测试方法：

　　万用表测量电池组总电压；

　　检查充电模块是否进入“浮充”或“均充”状态；

　　观察蓄电池是否有发热、鼓胀、漏液等异常。
