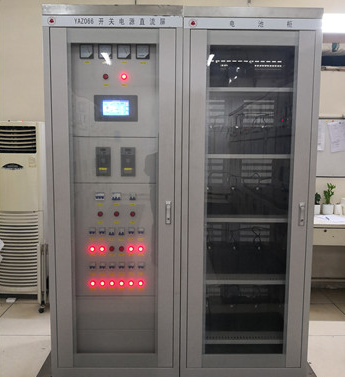

直流屏是电力系统中为控制、保护、信号、自动装置及事故照明等关键二次设备提供稳定、可靠直流电源的核心设备。其重要性在于，当交流电源故障时，它能无缝切换至蓄电池供电，确保电力系统的控制与保护功能不中断，防止事故扩大。

　　一、直流屏的基本知识：

　　一套完整的直流屏系统主要由以下几个核心部分组成，其工作原理是一个“交流转直流、平时充电、应急放电”的过程。

　　整流模块：负责将输入的两路三相交流电转换为稳定的直流电。为提高可靠性，通常采用“N+1”冗余配置，即N个模块满足系统需求，额外配置1个模块作为备用。

　　蓄电池组：系统的“心脏”和应急能量来源。目前主流采用阀控式密封铅酸蓄电池，因其密封性好、无需加水维护、安装方便。其容量选择需根据负载需求和要求的后备供电时间综合计算。

　　监控单元：系统的“大脑”。它集成了绝缘监察、电池巡检、接地选线、电池活化、硅链调压等多种功能，能实时监测电压、电流、温度等所有运行参数。

　　降压装置（硅链）与馈电单元：整流模块输出的直流电电压较高，需通过降压硅链降压后，为控制母线提供合适的电压。馈电单元则提供多个输出回路，将电力分配给各个负载。

　　基本工作原理

　　在交流电源正常时，整流模块一方面为所有直流负载供电，另一方面为蓄电池组进行浮充或均充，使其保持满电状态。当交流电源失电时，系统会自动、无间断地切换为由蓄电池组向负载供电，确保关键设备持续运行。

　　二、直流屏的核心维护要点

　　定期的维护是保障直流屏长期可靠运行、延长蓄电池寿命的关键。维护工作可分为日常巡检、定期测试和故障处理三个层面。

　　日常巡检与检查

　　这是基础也是重要的维护工作，应每日或每周进行，主要内容包括：

　　状态检查：查看监控单元显示屏，检查正负母线对地绝缘电阻、直流母线电压、充电模块输出电压/电流、蓄电池电压/电流等参数是否在正常范围内。

　　外观与告警检查：检查设备是否有异常声响、异味、过热；查看所有指示灯、告警信息是否正常；清洁设备表面灰尘，保持通风散热良好。

　　连接检查：定期检查内部外部连接螺栓、接线端子是否紧固，防止因松动导致接触不良、发热甚至故障。

　　定期测试与保养

　　根据维护计划，需要进行更深度的检测和保养。

　　蓄电池维护：蓄电池是直流屏中需要关注的部件。除了日常监测电压，应定期（如每季度）测量并记录单节电池的电压和内阻，及时发现“落后”电池。重要的是，每年应进行一次核对性放电试验，以实际检验蓄电池组的实际容量和健康状况。

　　功能测试：定期进行绝缘电阻测试，确保系统绝缘良好。测试各种保护功能是否正常动作。

　　系统检查：检查防雷装置和过电压保护器的工作状态，尤其在雷雨季节前应加强检查。对监控系统的软件进行必要的更新和校准。

　　常见故障诊断与处理

　　当直流屏出现故障时，可遵循以下步骤进行初步排查：

　　检查电源输入：首先确认交流输入电源是否正常，检查电源开关、线路及连接。

　　查看监控告警：监控单元通常会提供具体的故障代码或信息，如“交流故障”、“模块故障”、“电池故障”等，这是直接的诊断线索。

　　分段排查：根据告警信息，检查相应的部件。

　　专业处理：对于复杂的硬件故障，或涉及蓄电池组的更换，建议联系专业技术人员进行处理，并及时更换老化、损坏的部件。
