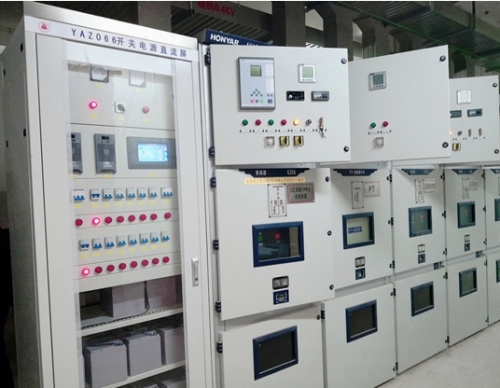

直流屏作为电力系统的“心脏”与“神经中枢”，为继电保护、控制、信号及断路器分合闸等关键负荷提供稳定、不间断的直流电源。其一旦发生故障，将直接威胁电网的安全稳定运行。

　　面对直流屏故障，必须遵循“安全为主、先外后内、由简入繁”的原则。一套标准化的诊断流程是快速定位问题的关键，该流程普遍适用于多数故障指示灯亮起或报警的情况。

　　故障现象观察与记录：首先，准确记录所有异常现象，如具体哪个指示灯亮起、监控屏幕显示的报警信息、异常声音、以及相关电压电流表的读数。这是后续分析的起点。

　　执行安全措施：在进行任何检查前，必须确保人身和设备安全。应按照规程停电，在相关开关上悬挂“禁止合闸，有人工作”的警示牌，并验明无电。工作人员需佩戴绝缘手套、穿绝缘鞋等个人防护用品。

　　常见故障分类：

　　1.直流输出异常

　　无直流输出

　　原因：交流输入电源完全中断；所有整流模块故障或未启动；输出回路熔断器熔断；监控模块参数设置错误导致系统闭锁。

　　应急处理：

　　检查双电源切换装置是否正常，测试备用交流电源能否投入。

　　逐个检查整流模块工作状态指示灯，尝试重启或更换故障模块。

　　输出电压过高或过低

　　原因：监控模块电压采样电路异常；整流模块内部稳压电路失效；电池组严重过充或处于深度放电状态。

　　应急处理：

　　使用万用表实际测量合母、控母电压，与监控显示值对比，校准监控模块采样。

　　重点检查整流模块的输出电压，更换电压异常模块。

　　检查电池组状态。电压过高可能是均充未转浮充，电压过低可能是电池老化或存在单体损坏，需进行电池巡检。

　　2.整流模块故障

　　模块过热、不均流、自动停机

　　原因：散热风扇损坏或风道堵塞；环境温度超标；模块内部元器件老化；模块间通信线接触不良或参数不一致。

　　应急处理：

　　清洁模块散热器及机柜风道，更换损坏的风扇，改善安装场所的通风条件。

　　检查并联模块间的均流通信线是否接牢，重新插拔。

　　在监控模块中查看各模块输出电流，偏差过大时，可尝试在监控中执行均流操作或更换异常模块。

　　3.绝缘监测故障

　　监控显示“绝缘过低”或“系统接地”报警

　　原因：电缆绝缘老化破损；设备受潮、进水；外部负载发生接地故障。

　　应急处理：

　　这是危险信号，需立即处理。使用直流屏内置的绝缘监测装置进行“支路巡检”，定位接地故障的具体支路。

　　依次断开疑似故障的馈线开关，观察绝缘电阻值是否恢复正常，从而锁定故障负载回路。

　　对找到的故障支路进行检修，更换破损线缆，处理受潮设备。

　　4.蓄电池组异常

　　电池电压异常下降、浮充电流异常

　　原因：电池单体老化、内阻增大或损坏；充电模块未对电池正常充电；电池长期过放电；环境温度过高或过低。

　　应急处理：

　　通过电池巡检仪查看每个单体电池的电压和内阻，找出落后电池。

　　检查充电模块与电池组之间的连接开关、熔丝是否正常。
