状态指示仪的动态模拟指示部分怎么操作

发布日期:2021-03-05 作者:桃之夭夭 点击:

  状态指示仪的动态模拟指示部分怎么操作呢??对于这个问题你了解多少呢?下面一众电气的小编就这个问题来给你介绍一下,希望对你有所帮助。



  将各开关量输入端与公共端短路一下,观察对应功能的指示是否正常发光或熄灭。



  断路器状态指示:断路器合闸(断路器合触点闭合)时,断路器合指示红灯(“V”形数码管红色模拟条)亮;



  断路器分闸(断路器分触点弹开)时,断路器分指示绿灯(“V”形数码管绿色模拟条)亮;



  手车位置指示:手车处于工作位置(工作位置触点闭合)时,手车指示红灯(“十”形数码管红色垂直模拟条)亮;



  手车处于试验位置(试验位置触点闭合)时,手车指示绿灯(“十”形数码管绿色水平模拟条)亮。

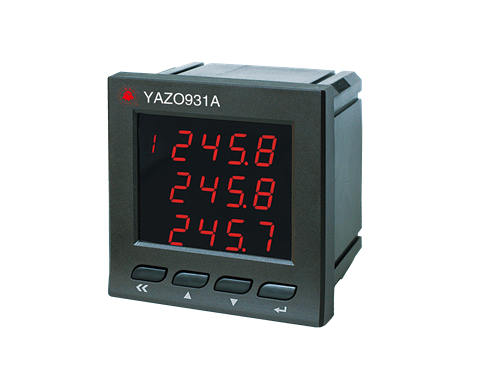

状态指示仪的动态模拟指示部分怎么操作

  注:断路器手车处于工作位置和试验位置之间,红、绿发光条均不亮。



  接地闸刀位置指示:接地闸刀合闸(接地闸刀分/合触点闭合)时,接地闸刀指示红灯(“V”形数码管红色模拟条)亮;



  接地闸刀分闸(接地闸刀分/合触点未闭合)时,接地闸刀指示绿灯(“V”形数码管绿色模拟条)亮。



  弹簧储能指示:未储能时,储能指灯不亮;储能时,储能指灯亮。



  小编提醒:



  1.以上接点信号均来自于断路器的辅助接点,接地闸刀可用行程开关触点。



  2.失电状态所有的发光指示均不亮。
